E6B2-C
增量型外径φ40
编码器
φ40mm的通用型编码器
轴径φ6mm
■对应电源电压DC5～24V
(集电极开路输出型)
■外径φ40备有2000P/R的分辨率
■具备使Z相对简单化的原点位置显示功能
■实现轴负重、径向30N、推力向20N
■附有逆接、负荷短路保护回路，改善了可靠性
(也备有线性驱动输出)
日本欧姆龙（OMRON）编码器E6B2-C系列编码器:
E6B2-CWZ6C E6B2-CWZ5B E6B2-CWZ3E E6B2-CWZ1X等型号。具有直径40mm的ABS外壳铝合金本体，导线引出方式标准导线长0.5m,轴径6mm的实心轴增量式旋转编码器，备有脉冲数10-2000P/R大量现货，线长度分别有0.5m和2m，等多种的大量现货，欢迎来电咨询洽谈：
欧姆龙（OMRON）编码器它是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。其主要功能是把角位移或直线位移转换成电信号，前者对应的是码盘，后者则是码尺1。
分类方式
按读出方式分类
可分为接触式和非接触式两种。接触式采用电刷输出，通过电刷接触导电区或绝缘区来表示代码的状态是 1 还是 0；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是 1 还是 0，通过 1 和 0 的二进制编码来将采集来的物理信号转换为机器码可读取的电信号，以用于通讯、传输和储存1。
按工作原理分类
可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关3。
输出类型与应用
输出类型
分为单路输出和双路输出两种。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组 A/B 相位差 90 度的脉冲。信号输出有正弦波（电流或电压），方波（TTL、HTL），集电极开路（PNP、NPN），推拉式多种形式。其中 TTL 为长线差分驱动（对称 A，A -；B，B
-；Z，Z -），HTL 也称推拉式、推挽式输出1。
应用场景
·
单路输出：用于单方向计数，单方向测速。
·
双路输出：通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。A、B
两相联接，用于正反向计数、判断正反向和测速。A、B、Z 三相联接，用于带参考位修正的位置测量。对于 TTL 的带有对称负信号输出的编码器，信号传输距离可达 150 米；对于 HTL 的带有对称负信号输出的编码器，信号传输距离可达 300 米1。
技术参数
主要技术参数有每转脉冲数（几十个到几千个都有）和供电电压等。编码器以每旋转 360 度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度 5 - 10000 线1。
安装与使用注意事项
安装注意
·
安装时不要给轴施加直接的冲击，编码器轴与机器的连接，应使用柔性连接器。
·
在轴上装连接器时，不要硬压入。即使使用连接器，因安装不良，也有可能给轴加上比允许负荷还大的负荷，或造成拨芯现象。
·
不要将旋转编码器进行拆解，这样做将有损防油和防滴性能。防滴型产品不宜长期浸在水、油中，表面有水、油时应擦拭干净1。
振动影响
加在旋转编码器上的振动，往往会成为误脉冲发生的原因。每转发生的脉冲数越多，旋转槽圆盘的槽孔间隔越窄，越易受到振动的影响。在低速旋转或停止时，加在轴或本体上的振动使旋转槽圆盘抖动，可能会发生误脉冲1。
配线和连接
·
配线应在电源 OFF 状态下进行，电源接通时，若输出线接触电源，则有时会损坏输出回路。
·
若配线错误，则有时会损坏内部回路，所以配线时应充分注意电源的极性等。
·
若和高压线、动力线并行配线，则有时会受到感应造成误动作或损坏，所以要分离开另行配线。
·
延长电线时，应在 10m 以下。并且由于电线的分布容量，波形的上升、下降时间会较长，有问题时，采用施密特回路等对波形进行整形。
·
为了避免感应噪声等，要尽量用最短距离配线。向集成电路输入时，特别需要注意。
电线延长时，因导体电阻及线间电容的影响，波形的上升、下降时间加长，容易产生信号间的干扰（串音），因此应用电阻小、线间电容低的电线（双绞线、屏蔽线）1。

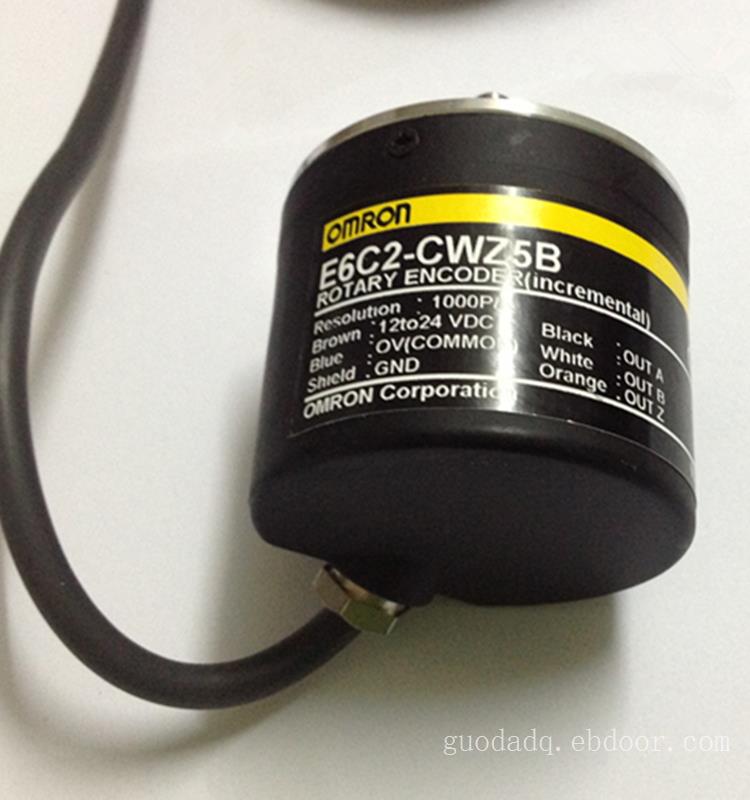

供应(OMRON)欧姆龙E6A2、E6B2、E6C2、E6C3、E6H-C系列增量型旋转编码器。
欢迎新老顾客前来咨询选购，我公司供应编码器有：
日系日本编码器：欧姆龙（OMRON）编码器、内密控（NEMICON）编码器、光洋（KOYO）编码器、多摩川（TAMAGAWA）编码器、森泰克（SUMTAK）编码器、MTL编码器、科宝（COPAL）编码器、莱茵（LINE）编码器。
德系德国编码器：倍加福（PEPPERL+FUCHS）编码器、亨士乐（HENGSTLER）编码器、梅尔（MEYLE）编码器、帝尔（TR）编码器、库伯勒（kuebler）编码器、施克（SICK）编码器、图尔克（TURCK）编码器、海德汉（HEIDENHAIN）编码器。
欧美系欧洲&美国编码器：意尔创（ELTRA）编码器、北极星编码器（NORTHSTAR）。
国内生产编码器：韩国奥托尼克斯（AUTONICS）编码器、瑞士天津宜科（ELCO）编码器、瑞普（REP）海德（HEDSS）编码器、长春一光（长春禹衡）编码器、台湾台达（DELTA）编码器等知名品牌。
